HART手操器
HART手操器：HART（Highway Addressable Remote Transducer），可尋址遠程傳感器高速通道的開放通信協議，是美國RoseMount公司推出的一種用于現場智能儀表和控制室設備之間的通信協議。HART手操器是把多功能校驗儀的傳統功能和HART通訊功能結合在一起，既能完成包括電壓，電流，熱電偶，熱電阻，頻率，電阻，壓力在內的常規校驗，又能用來與所有流行HART智能變送器直接通信，作為一臺多功能手操器使用，用于維護和診斷HART儀表。使用它幾乎可用來完成所有的現場儀表檢修調試工作，包括故障診斷，日常檢修，開車調試，校準等。
功能:
HART手操器是把多功能校驗儀的傳統功能和HART通訊功能結合在一起，既能完成包括電壓，電流，熱電偶，熱電阻，頻率，電阻，壓力在內的常規校驗，又能用來與所有流行HART智能變送器直接通信，作為一臺多功能手操器使用，用于維護和診斷HART儀表。使用它幾乎可用來完成所有的現場儀表檢修調試工作，包括故障診斷，日常檢修，開車調試，校準等。
測量電壓，電流，熱電偶，熱電阻，頻率，電阻，壓力信號，以檢測傳感器/變送器
輸出/模擬電壓，電流，熱電偶，熱電阻，頻率和電阻，壓力信號，以校準變送器
雙通道顯示，可同時測量和發送兩種不同類型的信號，一臺機器就可以完成故障診斷和校準
可以迅速完成電壓/電流/溫度/壓力的一點或二點限位開關的校準
外配TN系列35種壓力模塊，可以擴展壓力功能，構成完整的壓力檢測系統
內置HART通信功能，支持流行的HART變送器，支持通用指令，一般指令，特殊指令，易于升級
可與任何新公布的HART協議兼容，作為一個可針對所有流行的智能變送器使用的**手操器
可直接從HART儀表處獲得類型，制造商，型號
測量輸出電流的同時，可以閱讀HART一級變量PV和智能變送器的數字輸出信號
針對所選設備，可以自動進行HART傳感器調整和輸出調整
通過讀寫HART配置，可以調整量程，斜坡和其他一級配置
進行自動HART傳感器往復測試和輸出往復測試以及校前/校后測試
通過讀寫HART標識（HART tag）和信息域（message fields）重新標識變送器
通過讀入和存儲基本HART配置，與其他變送器相兼容
進行環路測試，同時讀出模擬和數字電流
記錄并存檔校準結果，傳送校準結果到PC機，無需手工抄寫數據，與流行的儀器管理軟件兼容
可對HART智能設備進行生產測試、診斷及檢驗等
可對HART智能設備在現場運行中組態、標定、診斷、維護、監視等
獲取現場HART儀表的生產廠商信息
了解HART儀表的工作狀態及故障信息
讀取儀表的輸出電流和過程變量
獲取有關傳感器的參數及輸出值
（1） 基本型 375包括現場通訊器裝置、系統卡、帶連接端子的引線、手提箱、使用入門、用戶手冊、375資源CD、觸筆和安裝帶
（2） 用戶擁有375 供電電源/充電器后才需考慮該選項。注意：375 電池組只能與375型供電電源/充電器配套使用。
（3） 快捷升級功能允許用戶向375中添加新的系統應用軟件和設備描述（DD）。如果不具備該性能，則系統卡升級時，必須送到服務中心。
（4） 對于通常的現場應用，電池組充滿電后，可以維持 8小時的供電。如果超過 8小時，建議備用第二套電池組。
（5） 375*多可以儲存 25 個組態。如要增加存儲容量，可選用擴展模塊，它可以存儲500 個以上的組態。
技術指標:
外形尺寸
HART375C：228mm×100mm×60mm（手持部分為 70mm 寬×36mm 厚）(不包括插頭和引出帶纜部分)。
接口部分
a) HART接口符合HCF（HART通信基金會）協議，雙向半雙工 1200bit/s方式工作
b) HART接口可接收的共模電壓為±28V
c)漏電電流典型值小于 1.0uA@25℃
d)HART®接口通信距離<1500m e)HART®通信接口具有抗EMI措施
f)HART®通信接口具有幅值自動倍增功能
PC接口部分
PC 接口部分需要通過電平轉換器連接 PC 機串口，此端口用于升級儀表庫。
功耗指標
電源功耗：4.5VDC，19.8mA（工作狀態）,
電池的使用
供電電源：三節 5 號（SIZE AA）堿性電池或鎳氫充電電池。
連續工作時間：采用堿性電池時，典型值為 150小時。采用 2000mAH 充電電池時，典型值為 100 小時。
環境要求
工作溫度范圍：0℃～+50℃儲存溫度范圍：-20℃～+55℃
工作原理

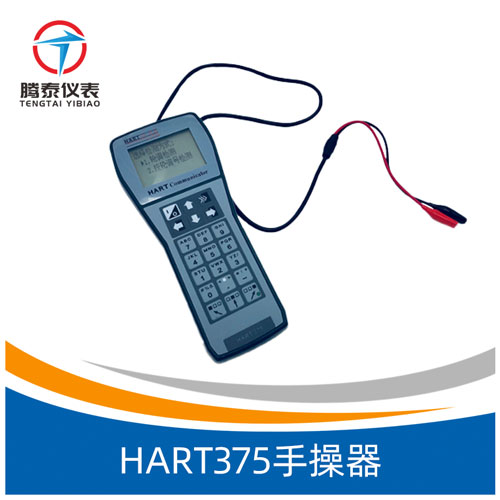

HART375手操器是一種便攜式的終端，它與采用HART通信協議的儀表一起使用，對其進行設定，更改和顯示，它可監控輸入/輸出值和自診斷結果。設定恒定電流的輸出和調零。當系統開動或維持操作時，只要把HART375型HART通信器接在4~20mA通信信號線上，就可以使用。
液晶顯示屏
液晶顯示屏是 8 行×21 字符顯示，可以顯示 4行漢字。
在環境溫度過低時，液晶顯示器的響應速度會變慢，這是正常現象；由于本設備帶有自動溫度補償電路，在環境溫度較高時，液晶顯示器仍然具有很好的對比度，方便您在不同環境的使用需求。
