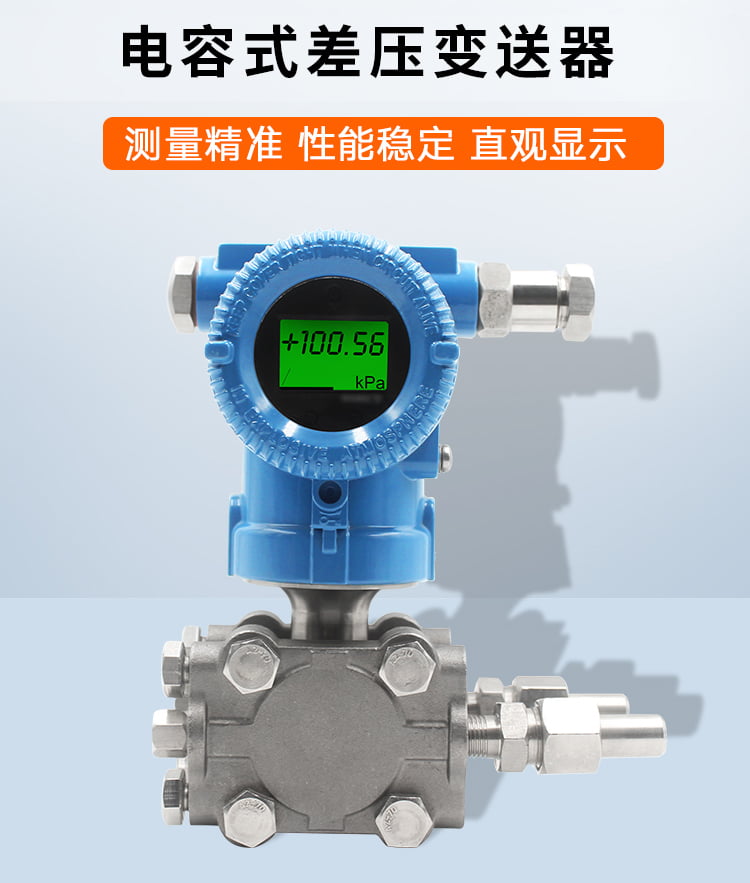

差壓變送器
一、儀表概述：
防爆型差壓變送器中應用數字技術，除了確保儀表的高可靠性和其它優越性能外，也能實現智能儀表實時自檢組態操作并可與控制室之間的遠程數字化連接，實現控制室對單元儀表的遠程查詢或?qū)崟r(shí)組態。精度高，穩定性好。量程,零點外部可調。小型化,重量輕.堅固耐振。 無機械運動部件,工作可靠,維護簡便。固體元件,接插式印刷線路板。防爆結構,可全天候使用。
二、測量原理：

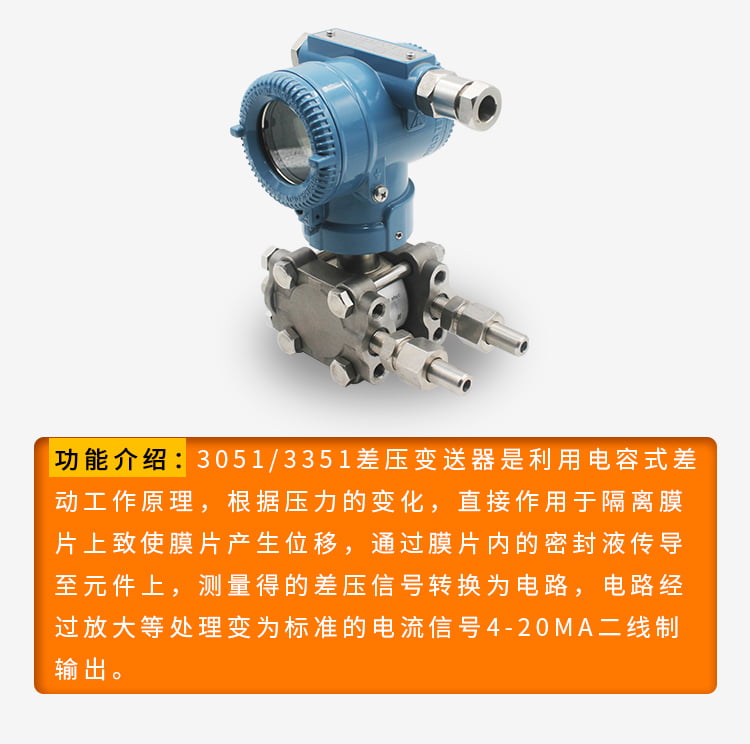

防爆型差壓變送器被測介質的兩種壓力通入高、低兩壓力室，作用在δ元件（即敏感元件）的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。測量膜片與兩側絕緣片上的電極各組成一個電容器。當兩側壓力不*時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。
三、適用場合：
差壓變送器用于在高工作壓力環境下測量液體、氣體或蒸汽的液位、流量和壓力，然后轉變成4～20mA DC信號輸出。智能型可與HART手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統。
四、性能特點：
1、超級的測量性能，用于壓力、差壓、液位、流量測量；
2、數字精度：+（-）0.05%；
3、穩定性：0.25% 60個月；
4、量程比：100：1；
5、測量速率：0.2S；
6、小型化（2.4kg）全不銹鋼法蘭，易于安裝；
7、過程連接與其它產品兼容，實現測量；
8、采用H合金護套的傳感器（技術），實現了優良的冷、熱穩定性；
9、采用16位計算機的差壓變送器；
10、標準4-20mA，帶有基于HART協議的數字信號。
五、技術指標：
1、使用對象：液體、氣體和蒸氣；
2、測量范圍：0-1.6~10MPa；
3、輸出信號：4~20mA DC （特殊可為四線制）；220V AC供電，0~10mA DC輸出；
4、供電電源：12~45V DC，一般為24V DC；
5、負載特性：與供電電源有關，在某一電源電壓時帶負載能力；負載阻抗RL與電源電壓Vs關系式為：RL≤50（Vs-12）；
6、指示表：指針式線性指示0~****刻度以及LCD液晶式顯示；
7、防爆等級： a：隔爆型（Exd ⅡBT5或Exd ⅡCT6）； b：本安型（ Exia ⅡCT6或Ex ib ⅡCT6）；
8、量程和零點：外部連續可調。
六、使用差壓變送器時應注意以下三點：
1、差壓變送器在使用前必須對其測量范圍、零點漂移量、精度、靜壓誤差等進行復校。
2、變送器安裝后，開車之前還需檢查一次各種變送器的工作壓力、工作溫度、測量范圍、漂移量等?？词欠窈蛯?shí)際情況相符，若有不符之處，則必須查明原因并糾正后才能開車。
3、開啟和停用時，應避免儀表承受單向靜壓。
