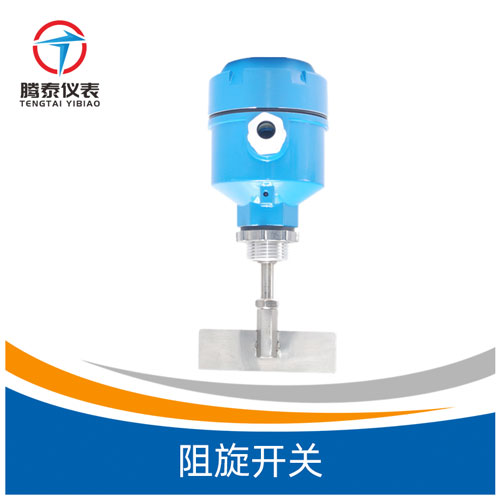

阻旋料位開關
產品簡介
1、產品簡介
TT-ZX系列阻旋料位開關是用于固態物料（包括粉狀、塊狀、粒狀、膠狀等）的物位控制器。它具有密封性好、過載能力強、輕便易裝、輸出觸點容量大等特點。針對不同比重的物料可通過調彈簧的拉力來實現，其接觸物料部分全為不銹鋼材料。阻旋料位開關**應用于化工、塑料、水泥、制藥、飼料、食品等行業。
2、工作原理
TT-ZX系列阻旋料位開關是電機帶動葉片旋轉，當被測介質到達葉片位置時，葉片受阻停止轉動，從而觸動后面的微動開關輸出開關信號，當被測介質下降離開葉片時，葉片在彈簧的作用下恢復原位繼續轉動。彈簧的拉力可根據所測介質的比重進行調整，物料比重大時彈簧調整到*強，反之調至*弱。
產品特點
●價格低，性價比優良；
●扭力穩定可靠且扭力大小可調節；
●葉片承受過重負載，離合器自動打滑，保護電機不受損壞；
●機電分離式結構，整體免拆卸易維護；
●接線盒IP65的防護等級，密封性好，可室外使用 ；
●特殊葉片可使用于低密度物料；
●使用范圍**，可用于鋼鐵，水泥，電力，飼料，化學塑膠，化學肥料等；
●采用接觸測量，結果真實、準確可靠；可水平、傾斜與垂直安裝，安裝使用方便；
●抗干擾 ，即安即用：由于其內部沒有復雜的電子元件及其放大電路部分，因此，不受任何電磁波干擾，安裝后無需任何調試及保養維護即可長期使用；
●超強防抖性能設計：即使在物料流動時也不會發出錯誤信號；
●料位顯示功能：采用長壽命高亮度指示燈，料位顯示直觀方便；
●雙重保護功能：過載保護功能避免葉片受過分外力而損壞電機；
●自動保護功能使料位器在料倉有料葉片旋轉受阻時，斷電不工作，保護電機且有效延長其使用壽命；
●料位開關價格優良的測量再現性和環境工況適應性：即不受物料粒度、形狀、比重、介質、壁垢、粘附性、溫度、濕度、粉塵濃度等變化的影響；
●超強防塵密封性能，即使1MPa壓力，粉塵也無法進入；
●抗震性及防松結構設計，有效避免部件松動及滑脫；采用優質不銹鋼材料，要求料位開關使其具有優良的抗腐蝕性及耐磨性能。
技術參數
●電源：220VAC /110VAC/24VAC/24VDC；
●觸點容量：250VAC/10A SPDT（單刀雙擲）；
●功率：4W；
●葉片轉速：1RPM（轉/分）；
●力矩：1.0kg×cm；
●物料比重：≥0.5g/cm3；
●工作溫度：-10℃-80℃（*高可達400℃）；
●絕緣電阻：≥100MΩ；
●介電強度：1500V*1min；
●防護等級：IP65；
●葉片材質：SUS304。

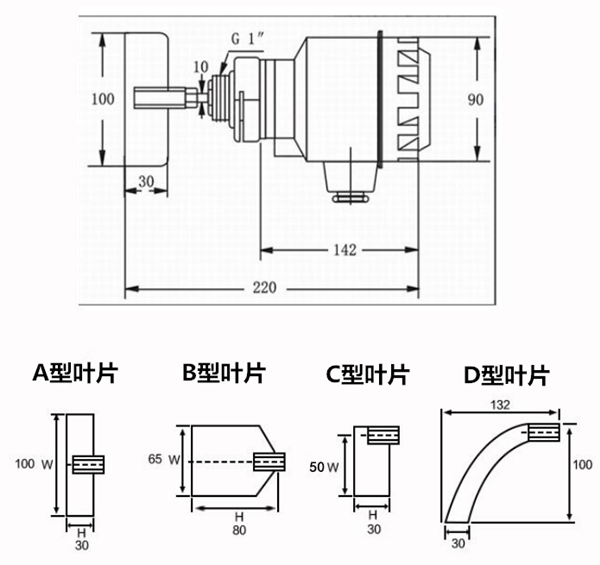

產品選型
安裝注意事項
●介質溫度超過80℃時，請選用高溫系列產品。
●接線盒出線口必須朝下，電纜固定螺母必須鎖緊。
●連續部位為1"螺紋時，可選用鐮刀型葉片，以便直 接鎖入管牙內。
●側面安裝時，可將控制器以水平呈15℃—20℃之夾角安裝，以減少對物料的沖擊。
●必要時可在產品上方倉壁焊接一塊鋼板，減少物料產品的沖擊。
